Płyty z rdzeniem styropianowym

Płyty warstwowe z rdzeniem styropianowym systemu BAAS-PANEL wykorzystywane są jako elementy lekkiej obudowy ścian i dachów wszelkiego rodzaju obiektów handlowych, magazynowych, inwentarskich, produkcyjnych – a także przemysłu spożywczego, oraz chłodni i mroźni.
Z uwagi na dobre parametry termoizolacyjne oraz wytrzymałościowe, w powiązaniu z niewielkim ciężarem jednostkowym i dostępną kolorystyką, są materiałem łatwym w stosowaniu i kształtowaniu architektonicznym obiektów budowlanych.

OKŁADZINY

Okładziny zewnętrzne wykonane są z blach stalowych, grubości 0,5 - mm zabezpieczonych powłoką cynku o gramaturze Zn= 225 g/m2 lub Zn= 225 g/m2, oraz lakierem poliestrowym o grubości powłoki 25 μm.

Zadaniem okładzin jest uzyskanie odpowiedniej sztywności i nośności płyty oraz ochrona warstwy termoizolacyjnej. Okładziny płyt posiadają niewielkie – 1,1 mm - wyprofilowanie. Dzięki niemal płaskiej powierzchni płyty dachowej możliwe jest stosunkowo łatwe wykonanie i uszczelnienie obróbek otworów dachowych, rynien koszowych i innych elementów, co w przypadku płyt o profilu trapezowym jest bardzo trudne do wykonania, odpowiedniej estetyki płyty.

RDZEŃ

Rdzeń płyty wykonany jest ze styropianu samogasnącego (NRO) o symbolu EPS 80-040 o zwiększonych parametrach wytrzymałościowych. Materiał ten odpowiada za izolacyjność termiczną, oraz za parametry wytrzymałościowe płyt.

ŁĄCZENIE I MONTAŻ

Trwałe i ciągłe zespolenie okładzin i rdzenia uzyskuje się dzięki wykorzystaniu jako spoiwa dwuskładnikowego kleju poliuretanowego. Warstwa kleju odpowiada za trwałe połączenie okładzin z rdzeniem, oraz przeniesienie naprężeń powstałych na styku blacha – styropian.
Montaż płyt warstwowych systemu BAAS-PANEL wykonywany jest przy pomocy łączników samowiercących bezpośrednio do konstrukcji stalowej, drewnianej, lub żelbetowej. Szczelność połączenia płyt uzyskuje się poprzez użycie niewielkiej ilości pianki PU- styk styropianu-, oraz silikonu- w wyprofilowany zamek styku blach. Szczelność połaci dachowej gwarantuje dodatkowo system ukrytego mocowania płyt do konstrukcji. Efektem takiego mocowania płyt dachowych jest połać dachowa bez żadnych otworów wykonanych na widocznej powierzchni płyt.

BAAS-PANEL wykorzystuje do produkcji płyt warstwowych materiały pochodzące wyłącznie od renomowanych dostawców, co gwarantuje najwyższą jakość oferowanych przez nas produktów.

PARAMETRY TECHNICZNE PŁYT

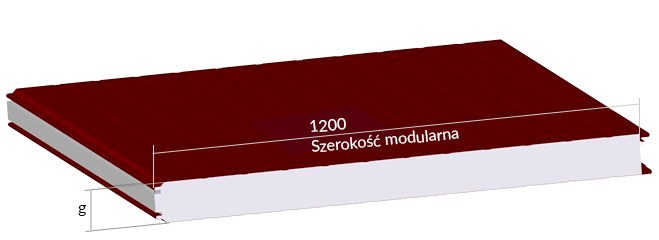

Grubość: g=50, 75, 150, 250
Szerokość modularna: 1200

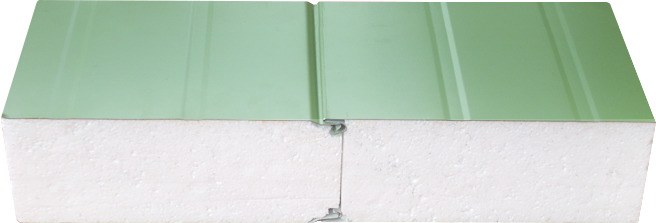

Płyta ścienna

Szerokość: 1200 mm
Długość: 2000 - 12000 mm (w uzgodnieniu z Klientem możliwe do produkcji inne długości płyt)
Grubość: 50, 75, 100, 150, 200, 250 mm

Klasyfikacja ogniowa:

  • reakcja na ogień: E
  • NRO

Izolacyjność akustyczna: Rw – 25dB, RA1 - 22dB, RA2 - 19dB

Izolacyjność cieplna:

Grubość płyty [mm] Uc [W/m²K]
100 0,39
150 0,28
200 0,20
250 0,16

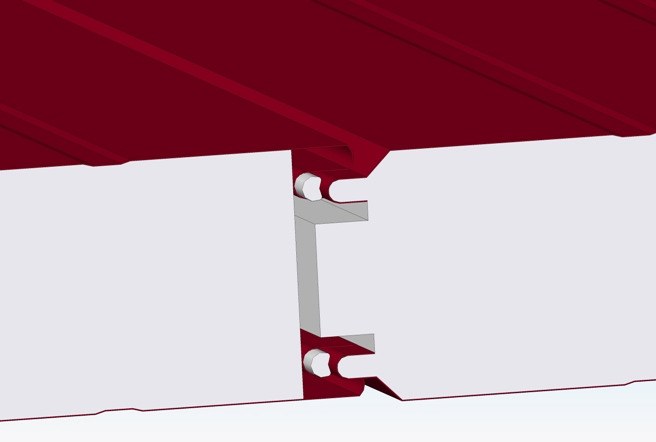

Sposób łączenia płyt ściennych:

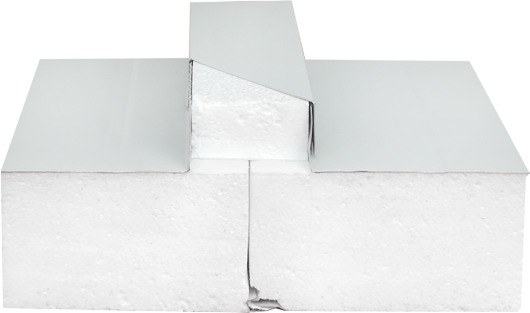

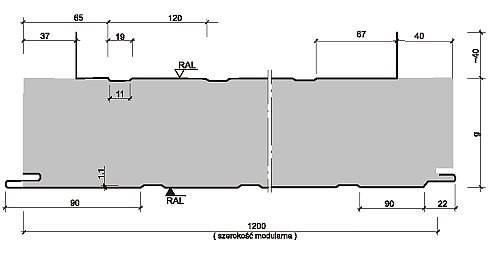

Płyta dachowa

OKŁADZINA: Blacha stalowa ocynkowana - grubość 0,50 mm.
RDZEŃ: Styropian samogasnący EPS 70-040.
DŁUGOŚĆ: Według zamówienia.
MODUŁ: 1200 mm.

Szerokość: 1200 mm
Długość: 2000 - 12000 mm (w uzgodnieniu z Klientem możliwe do produkcji inne długości płyt)
Grubość: 100, 150, 200, 250 mm

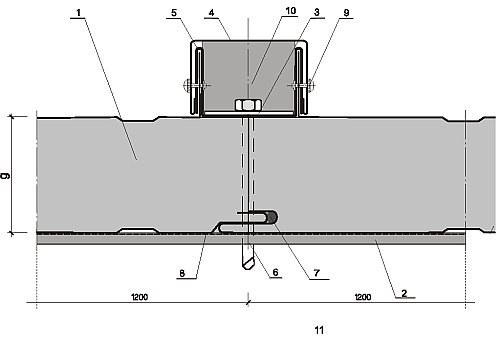

  1. Płyta dachowa.
  2. Płatew.
  3. Podkładka stalowa ocynkowana.
  4. Obróbka blacharska PZB-1.
  5. Kształtownik zimnogięty PZB-2.
  6. Wkręt samowiercący z podkładką EPDM.
  7. Uszczelniacz silikonowy neutralny na całej długości.
  8. Taśma izolacyjna
  9. Wkręt samowiercący z podkładką EPDM co 300 mm lub nit szczeliny.
  10. Wkładka styropianowa.

Klasyfikacja ogniowa:

  • NRO
  • BROOF(t1)

Izolacyjność cieplna: Rw - 25dB, RA1 - 22dB, RA2 - 19dB

Izolacyjność cieplna:

Grubość płyty [mm] Uc [W/m²K]
100 0,38
150 0,26
200 0,20
250 0,16
